Préhenseur/palettiseur pneumatique pour bouteilles à cols longs GGR – GGRA

Le préhenseur/palettiseur pneumatique GGR

Le palettiseur pneumatique type GGR se présente sous la forme d’un boudin gonflable équipé d’alimentation(s) pour raccordement à l’air comprimé, muni de fixations filetées, celui-ci se monte rapidement sur vos têtes de préhension. Il permet de manipuler les bouteilles à cols longs. Beaucoup d’utilisateurs, répartis mondialement, sont satisfaits de cet outil.

Réf.	Ø (mm)	H (mm)	E* (mm)
GGR28	28	60	9
GGR33	33	68	9
GGR38	38	76	9
GGR48	48	93	9
GGR58	58	109	9
GGR68	68	123	9
GGR80	80	139	9
GGR88	88	152	9
GGR93	93	162	9

Utilisateur / utilisation

L’embouteillage : Dépalettisation de bouteilles

Les fabricants de bouteilles : Palettisation de bouteilles

L’industrie en général : (Dé)palettisation de contenants divers (contenants plastiques, contenants en carton, PET…)

Caractéristiques techniques

Nos préhenseurs pneumatiques sont fabriqués à partir de tissus enduits de polymère haute résistance à l’abrasion puis sont vulcanisés dans la masse, ce qui leur confère une longue durée de vie.

Parmi notre gamme de GGR, nous proposons plusieurs diamètres de gonflage (standard et sur mesure) qui permettent de manipuler tous vos formats de bouteilles à cols longs, quelles que soient leurs contenances.

Nos préhenseurs pneumatiques GGR standard ont une longueur de 1340mm (palettes Europe) , 3 points de fixations M10x70mm (l’entraxe entre les fixations est de 510mm) ainsi que d’une alimentation avec un flexible de 300mm.

Nous proposons également des pinces de préhension GGLR qui ont une longueur de 1470mm (palettes Australie, Nouvelle-Zélande, USA, …), ses autres caractéristiques techniques sont identiques au GGR.

Performances

Les palettiseurs pneumatiques GGR sont utilisés dans les procédés automatisés de manipulation de bouteilles, lorsque votre installation s’y prête, nos palettiseurs représentent un équipement indispensable et précieux pour vos lignes de production. Hautement résistants, ils peuvent supporter jusque 1,2bars de pression.

Si vous possédez plusieurs types de cols, nos différents préhenseurs sont rapidement démontables entre vos changements de productions. Nous pouvons mener des études d’optimisation de choix du modèle.

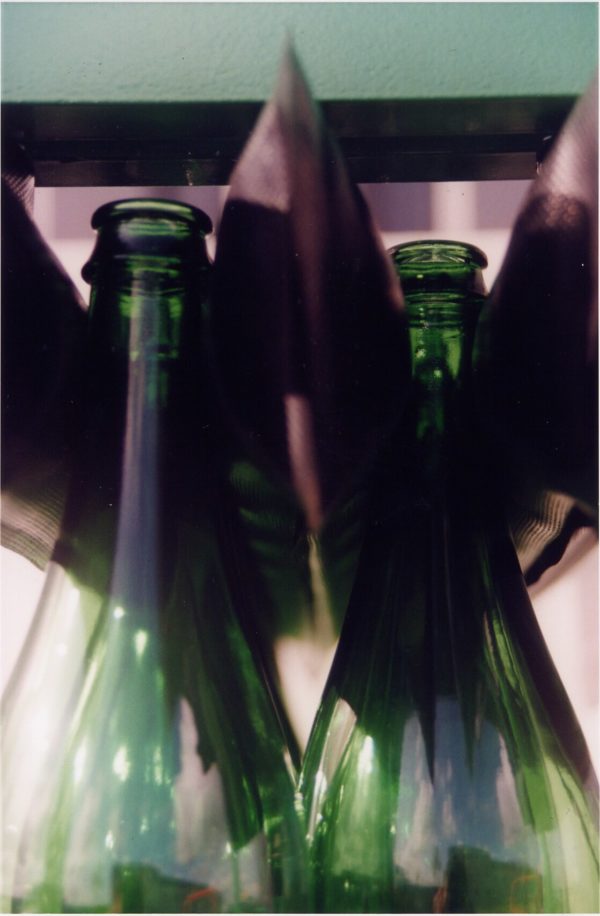

Le boudin gonflable GGR est de forme plate, lorsqu’il n’est pas gonflé il a donc une très faible épaisseur, ce qui constitue un aspect pratique pour le stockage et sécuritaire lors de l’insertion entre les cols.

Composition

Le préhenseur se décompose en 3 parties:

• un boudin gonflable renforcé par une armature
• 3 points de fixation
• une tubulure de gonflage équipée d’un embout rapide qui permet d’être raccordé à une source d’air comprimé

Sur mesure

Notre service technique conçoit des préhenseurs pneumatiques adaptés à vos besoins, qu’il s’agisse de longueurs spécifiques, de configurations de palettisation différentes, nous nous adaptons à vos nécessités.

Plusieurs options et accessoires sont proposés : renfort tissu qui permet de limiter l’abrasion sur le bas du boudin, plusieurs alimentations pour augmenter la vitesse de gonflage et de dégonflage, diamètres hors-standard pour bouteilles spécifiques, nombre de fixations filetées supérieur ou inférieur, longueur de tiges filetées adaptable, revêtement agréé contact alimentaire pour certaines exigences sanitaires. Vous pourrez également accessoiriser nos préhenseurs gonflables avec des profils aluminium de rigidification, des écrous de serrage rapide, des profils gomme sur toute la longueur pour augmenter la largeur tout en gardant la même hauteur (permet de manipuler plusieurs types de bouteilles avec le même préhenseur).

N’hésitez pas à nous communiquer vos problématiques (encombrement, machines spécifiques, dimensions de palettes hors-standard, …), nous personnaliserons vos pinces de préhension pour qu’elles soient conformes à vos installations et à vos exigences.

Nous proposons également des études de procédés tenant compte de vos contraintes, cela vous aidera dans l’optimisation de vos productions tout en s’adaptant à vos installations. Nous intervenons également sur votre site.
